1533SS (21AWG)
75Ω 3G/6G/12G-SDI 雙層屏蔽數位影像同軸電纜(高柔型) (21AWG) 75Ω 3G/6G/12G-SDI Double Shield Digital Video Coaxial Cable (High Flex) (21AWG)

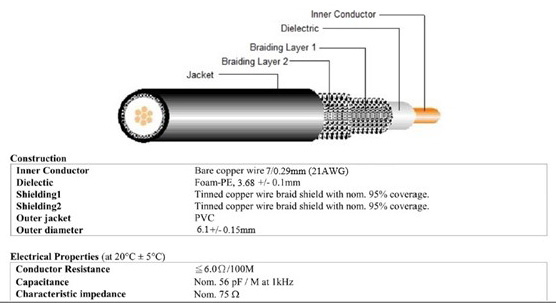

| 類型Type | 外徑O.D.(mm) | 單元結構Composition | 電氣特性Electrical Characteristics | ||||
|---|---|---|---|---|---|---|---|
| 型號Model | 外被顏色Jacket Color | 中心導體結構Conductor | 絕緣材質Insulation | 遮蔽密度Shield | 特性阻抗Impedance(Ω) | 衰減Attenuation dB / 30M |
靜態電容Capacitance (pf/M) |
| 3G/6G/ 12G-SDI |
6.5 mm | 21AWG (7*0.29mm) 多股裸銅線 Strand Bare Copper |
發泡PE Natural Foamed Polyolefin |
※鍍錫銅網編織隔離 95%-第一層 ※Tinned Copper Braid 95%-Layer 1 |
75±3 |
30 |
56 |
| 1533SS | 黑色 BLACK |
||||||
1533SS標準衰減值 (1533SS Nominal Attenuation)
| 頻率 Frequency |
10MHz | 270MHz | 750MHz | 1.5GHz | 2GHz | 3GHz | 4.5GHz | 6GHz | 6.25GHz |
|---|---|---|---|---|---|---|---|---|---|
| 型號(Model) dB/30M |
|||||||||
| 1533SS | 0.89 | 5.03 | 8.72 | 12.8 | 15.06 | 19.18 | 24.78 | 30 | 30.9 |
外被材質:PVC(符合 ROHS) 耐電壓: 500V AC /一分鐘
Jacket : PVC (ROHS compliant) Dielectric strength : 500V AC/min
特點 Features
- 75Ω，RG-59，21AWG，SDI同軸電纜，特別適用於HD/3G/6G/12G-SDI訊號傳輸 75Ω, RG-59, 21AWG, SDI Coax, specifically designed for HD/3G/6G/12G-SDI signal transmission.
- 雙層高密度鍍錫銅編織網隔離 High-density double braided shield.
- 中心導體採用柔性多股絞線結構設計 Flexible stranded center conductor.
- 適用於移動場合或常須將線材反覆彎曲的場合使用 Suited to mobile application.
- 適用於CoaXPress介面，可傳輸CXP-6或CXP-12(依所搭配的接頭而定) Applicable to CoaXPress interface, can transmit CXP-6 or CXP-12 (depending on the matching connector)
- 搭配的PLUS IN BNC型號為：BNC41500，可傳輸12G-SDI訊號達25M。 When paired with the PLUS IN BNC model BNC41500, it can transmit 12G-SDI signals up to 25M.
- 搭配的PLUS IN BNC型號為：BNC292-6，可傳輸3G-SDI訊號達60M。 When paired with the PLUS IN BNC model BNC292-6, it can transmit 3G-SDI signals up to 60M.
