1533S (20AWG)

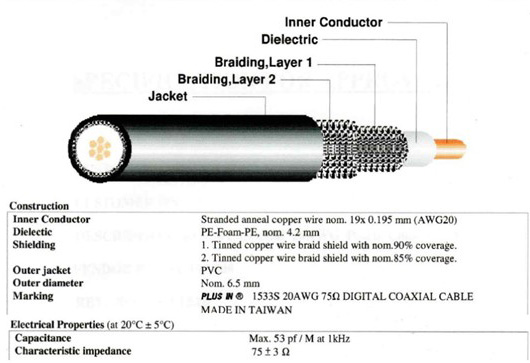

75Ω HD/3G-SDI 雙層屏蔽數位影像同軸電纜(柔軟型) (20AWG) 75Ω HD/3G-SDI Double Shield Digital Video Coaxial Cable (Flexible) (20AWG)
| 類型Type | 外徑O.D.(mm) | 單元結構Composition | 電氣特性Electrical Characteristics | ||||
|---|---|---|---|---|---|---|---|
| 型號Model | 外被顏色Jacket Color | 中心導體結構Conductor | 絕緣材質Insulation | 遮蔽密度Shield | 特性阻抗Impedance(Ω) | 衰減Attenuation dB / 30M (1.5 GHz) |
靜態電容Capacitance (pf/M) |
| HD/3G-SDI | 6.5 mm | 20AWG (19*0.195mm) 多股裸銅線 Strand Bare Copper |
發泡PE Natural Foamed Polyolefin |
※鍍錫銅網編織隔離 90%-第一層 ※Tinned Copper Braid 90%-Layer 1 |
75±3 |
11.7 |
54 |
| 1533S | 深紫 Purple |
||||||
1533S標準衰減值 (1533S Nominal Attenuation)
| 頻率 Frequency |
10MHz | 290MHz | 750MHz | 1GHz | 1.5GHz | 3GHz |
|---|---|---|---|---|---|---|
| 型號(Model) dB/30M |
||||||
| 1533SS | 0.8 | 4.7 | 7.86 | 9.3 | 11.7 | 17.3 |
外被材質:PVC(符合 ROHS) 耐電壓: 500V AC /一分鐘
Jacket : PVC (ROHS compliant) Dielectric strength : 500V AC/min
特點 Features
- 75Ω，RG-59，20AWG，SDI同軸電纜，特別適用於HD/3G-SDI訊號傳輸 75Ω, RG-59, 20AWG, SDI Coax, specifically designed for HD/3G-SDI signal transmission.
- 雙層鍍錫銅編織網隔離 Double-layer tinned copper braided mesh shielding.
- 中心導體採用柔性多股絞線結構設計 Flexible stranded center conductor.
- 適用於移動的場合使用 Suited to mobile application.
- 搭配的PLUS IN BNC型號為：BNC292-6，可傳輸3G-SDI訊號達70M。 When paired with the PLUS IN BNC model BNC292, it can transmit 3G-SDI signals up to 70M
